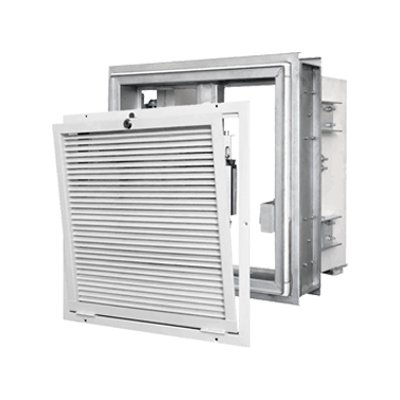

MCR-DOR - Klapa przeciwpożarowa oddymiająca.
Dane techniczne
Klasa odporności ogniowej
- EIS120AA
Wersje wykonania:
- oddymiające - wyciągowe
- nawiewne
Przeznaczenie:
przeciwpożarowe klapy oddymiające mcr DOR nie posiadające wyzwalacza termicznego przeznaczone są do zabudowy w instalacjach wentylacji ogólnej lub oddymiającej, w miejscu przechodzenia tych instalacji przez przegrody budowlane.
Mogą być one stosowane jako:
- klapy wywiewne, którymi usuwany jest dym i gorące gazy powstające w trakcie pożaru,
- klapy nawiewne, którymi realizowany jest stały dopływ powietrza zewnętrznego do celów oddymiania.
Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji otwartej lub przegroda klapy pozostaje zamknięta.
Typy klap:
- mcr DOR /D1 - klapy prostokątne, jednodrzwiczkowe
- mcr DOR /D2 - klapy prostokątne, dwudrzwiczkowe
Układy napędowe i wyzwalające:
- mechanizm wyzwalająco-sterujący typu EM24D wyposażony w specjalny układ dźwigniowo krzywkowy, wyzwalacz elektromagnetyczny 24VDC (sterowany impulsem prądowym) oraz sprężyny napędowe umieszczone bezpośrednio na zawiasach przegrody klapy. W przypadku klapy D1 są to jedna lub dwie sprężyny w zależności od wymiarów urządzenia. W przypadku klapy D2 są to analogicznie dwie lub cztery sprężyny.
Wymiary:
Klapy oddymiające typu mcr DOR są produkowane w następujących wymiarach:
- seria D1 - klapa jednoskrzydłowa; wymiary B x H od 200x300 mm do 750x1150 mm
- seria D2 - klapa dwuskrzydłowa; wymiary B x H od 400x300 mm do 1150x1250 m
Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich ze skokiem co 1 mm.
Dokumenty techniczne:
- Aprobata Techniczna ITB: AT-15-6523/2004
- Certyfikat Zgodności ITB: CZ-ITB-0872/W
